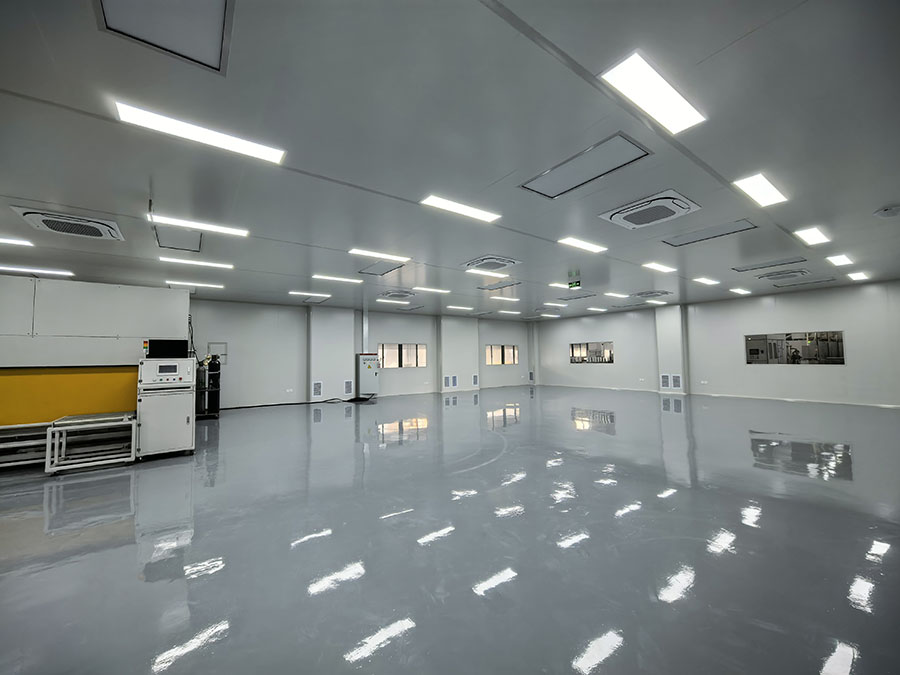

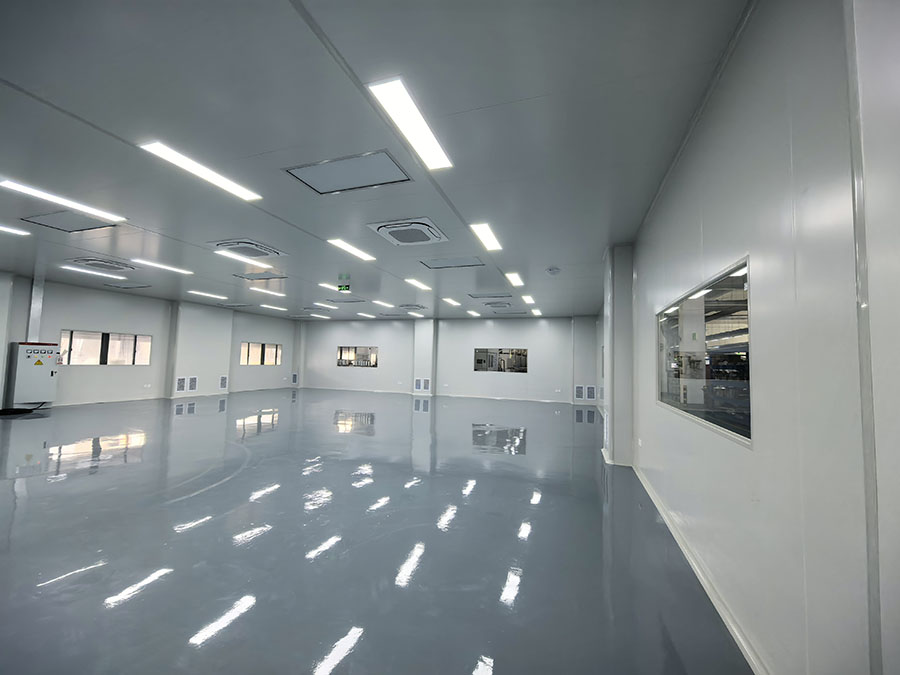

本項目為寶德(上海)科技有限公司投資新建的十萬級工業潔凈生產車間工程。項目位于上海市松江區新橋工業區,LSC十萬級潔凈生產車間。項目總占地面積1200平方米,其中核心潔凈生產區(十萬級潔凈室)設計面積為560平方米,其余區域規劃為更衣、緩沖、物料通道及設備輔助用房。
二、 施工范圍與主要內容
裝修工程包括:
潔凈區與非潔凈區的墻體隔斷施工。
滿足防塵、防靜電、耐腐蝕要求的地面系統施工。
保證氣流組織與空間密閉性的吊頂系統施工。
暖通工程:空氣的多級過濾(初效、中效、高效),確保潔凈度等級;氣流組織頂部送風、側下回風。
電氣工程:潔凈區專用照明燈具(通常為吸頂式凈化燈)的安裝;工藝設備動力配電、插座配置及管線敷設;應急照明與疏散指示系統。
給排水與工藝管道工程:生產設備所需的純水、循環冷卻水等工藝管道安裝。
消防工程:甲方自理。
弱電系統工程:門禁管理系統、網絡綜合布線、視頻監控系統等。
三、 設計標準與參數
潔凈等級:ISO 8級(十萬級)。
設計環境參數:
溫度:23℃ ± 2℃
濕度:30% ~ 70% RH
照度:≥300 Lux(工作區域)
噪聲:≤65 dB(A)
壓差:潔凈區對相鄰非潔凈區維持≥10Pa的正壓,防止外部污染物侵入。
氣流組織:采用頂部高效過濾器送風,側墻下部回風的方式,確保氣流平穩,無死角。
四、 主要圍護結構材料與做法
墻體系統:采用機制巖棉彩鋼夾芯板。
芯材:憎水巖棉,容重≥90kg/m3,具備優異的防火(A級)與保溫隔熱性能。
面材:優質彩鋼板,厚度0.426mm,表面涂層平整、耐腐蝕、易清潔。
連接方式:采用公母槽企口連接,內部填充密封膠,確保氣密性。
門窗系統:
潔凈門:現場制作,彩鋼板材質,門框與門扇帶密封條,保證閉合緊密。可配置觀察窗。
觀察窗:均采用5mm厚透明鋼化玻璃,安裝于墻板預留洞口,四周做密封處理。
吊頂系統:采用機制硫氧鎂凈化板。
優點:高強度、防火A級、防潮、不變形,板面平整度高,易于安裝高效過濾器送風口。
地面系統:采用防靜電環氧自流平地坪。
結構:包含導電底涂、銅箔網絡、防靜電中涂及面涂。
功能:有效疏導生產過程中產生的靜電,耐磨、耐壓、耐化學腐蝕,無塵、無縫、易清潔。
五、 項目執行與質量保證
本項目嚴格遵循《潔凈廠房設計規范》(GB50073)、《通風與空調工程施工質量驗收規范》(GB50243)等相關國家及行業標準進行設計、施工與驗收。施工過程中將實施全過程質量管理,確保最終交付的潔凈車間完全滿足甚至超越既定技術指標與使用要求。
